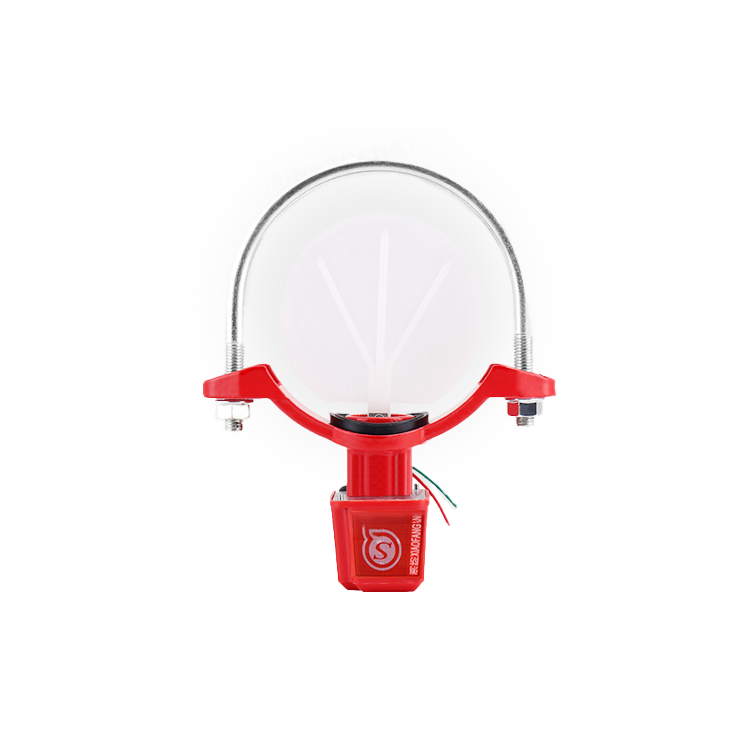

马鞍式水流指示器 1.2Mpa
指示器
消防
火灾报警
产品介绍
马鞍式水流指示器是自动喷水灭火系统的重要组成部分，主要用于检测自动喷淋系统的运行及确定火灾发生的区域。它通过利用喷淋管网内水的流动推动叶片，触动微动开关，从而将水流信号转化为电信号，与控制器连接以启动火灾自动报警系统。马鞍式水流指示器适用于湿式、干式、循环及闭式自动喷水-泡沫联用系统中。它一般安装在系统网侧的配水干管或配水管的始端，当叶片感触水流信号时，会将水流信号转为电信号，自动报警控制器收到该信号后，发出指令启动报警系统或启动消防水泵等电器设备，并可显示火灾发生区域。
放置位置
使用方法
使用方法
安装前的准备：自动喷水灭火系统管路必须进行冲洗，以清除管道中的杂物、污垢和焊渣、毛刺。这是为了确保管路的清洁，避免对水流指示器的正常运作造成干扰。
使用方法
安装位置的选择：水流指示器应安装在前后同一公称通径管道长度5倍的管路中，并保证管路的直管前后长度大于管路通径的5倍。这样的安装位置有助于水流指示器更准确地感知水流变化。
使用方法
安装方向：安装时应注意水流方向和产品上水流箭头指示方向一致，一般安装在水平管路上。如果必须安装在垂直管路上，应先进行测试以确保在规定的流量时能够正确动作和复位。
使用方法
接线：马鞍式水流指示器为常闭式，接线时，红色线为NO（常开），黑色线C为动触点。这确保了在水流通过时，能够触发电气信号的输出。
使用方法
安装后的检查：安装完成后，应进行定期检查，包括打开分区末端试验装置放通水流进行模拟试验，以确保水流指示器能够正确动作并输出信号。如果发现故障，应检查电气部分及机械部分，排除故障，保持其处于良好的工作状态。
